CMS(L)-II

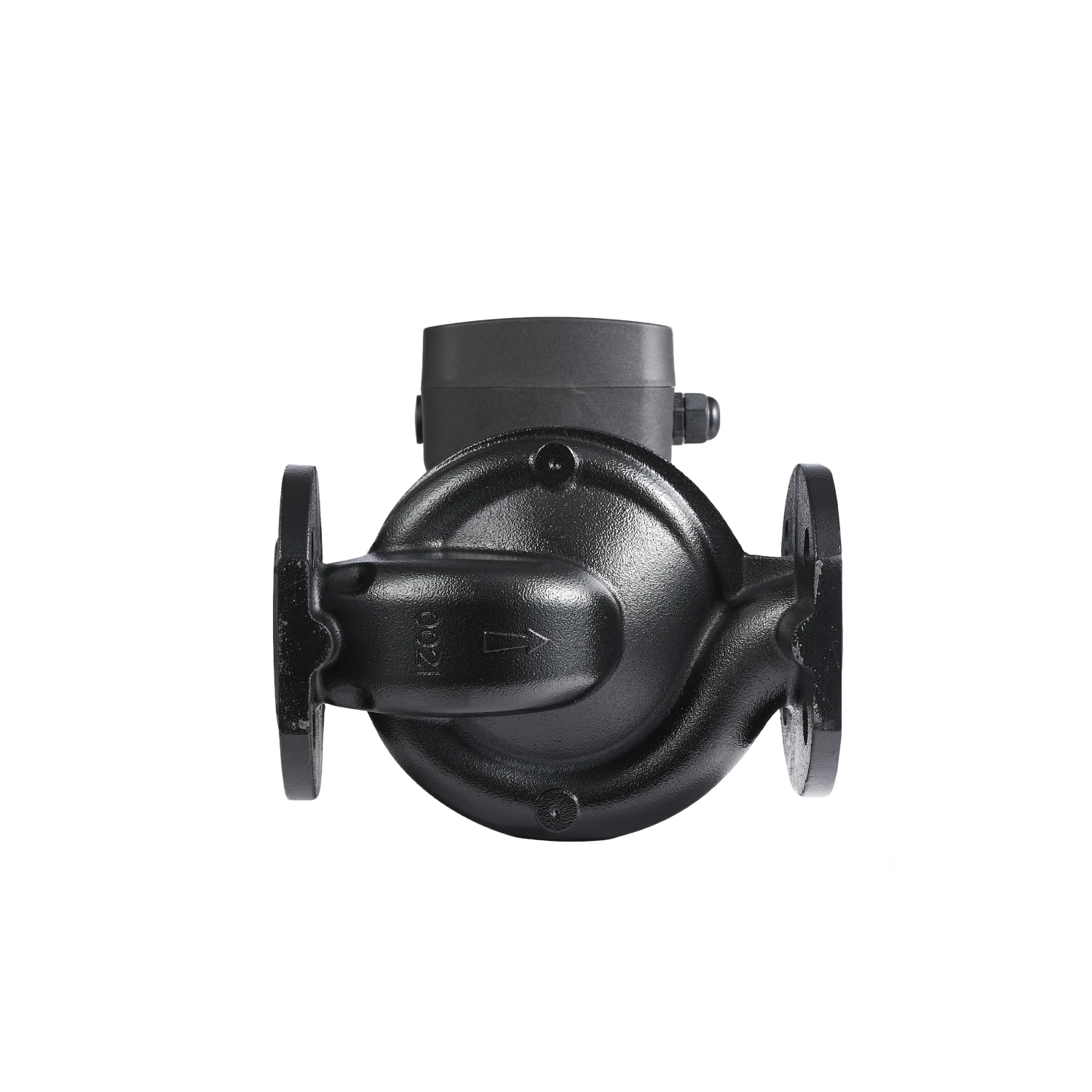

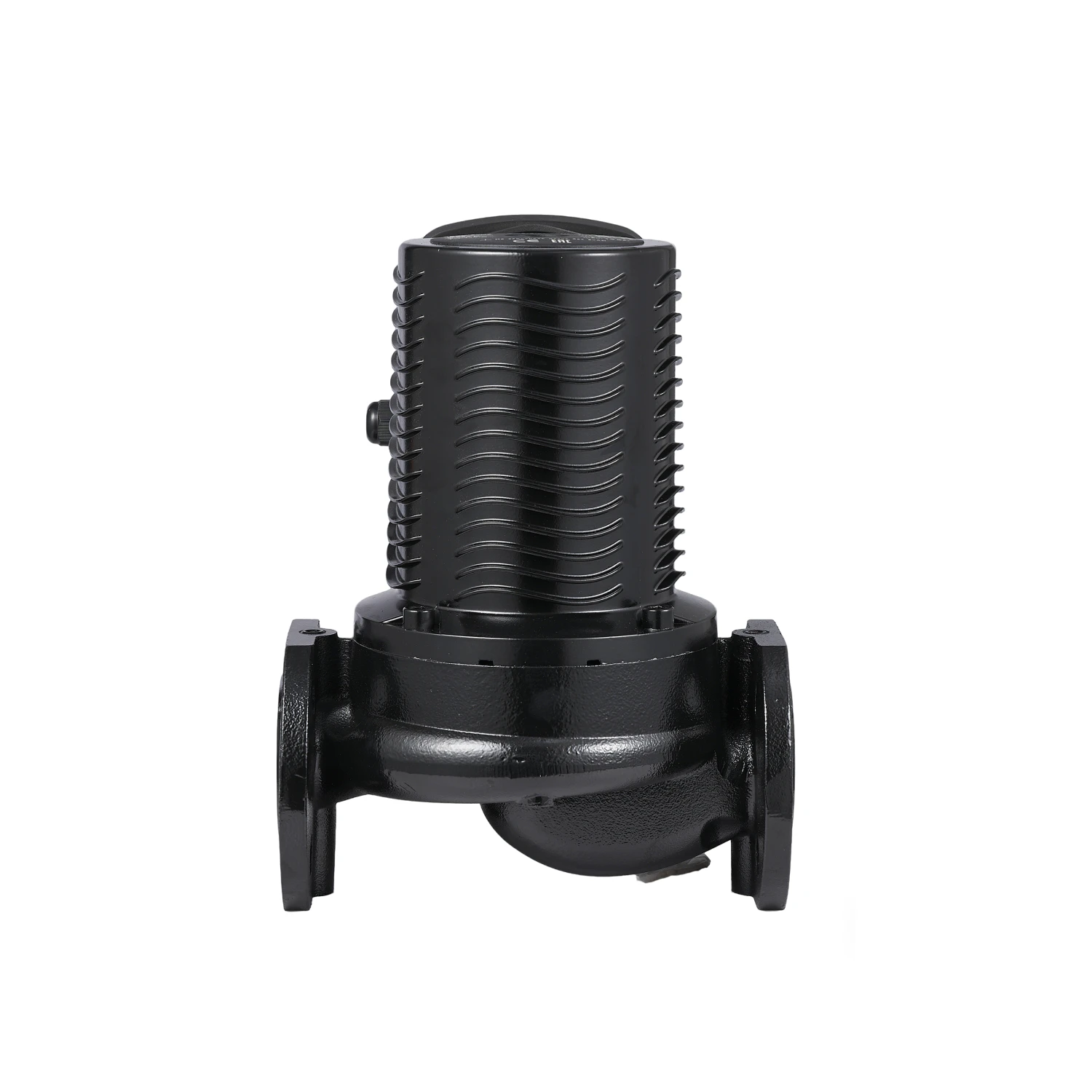

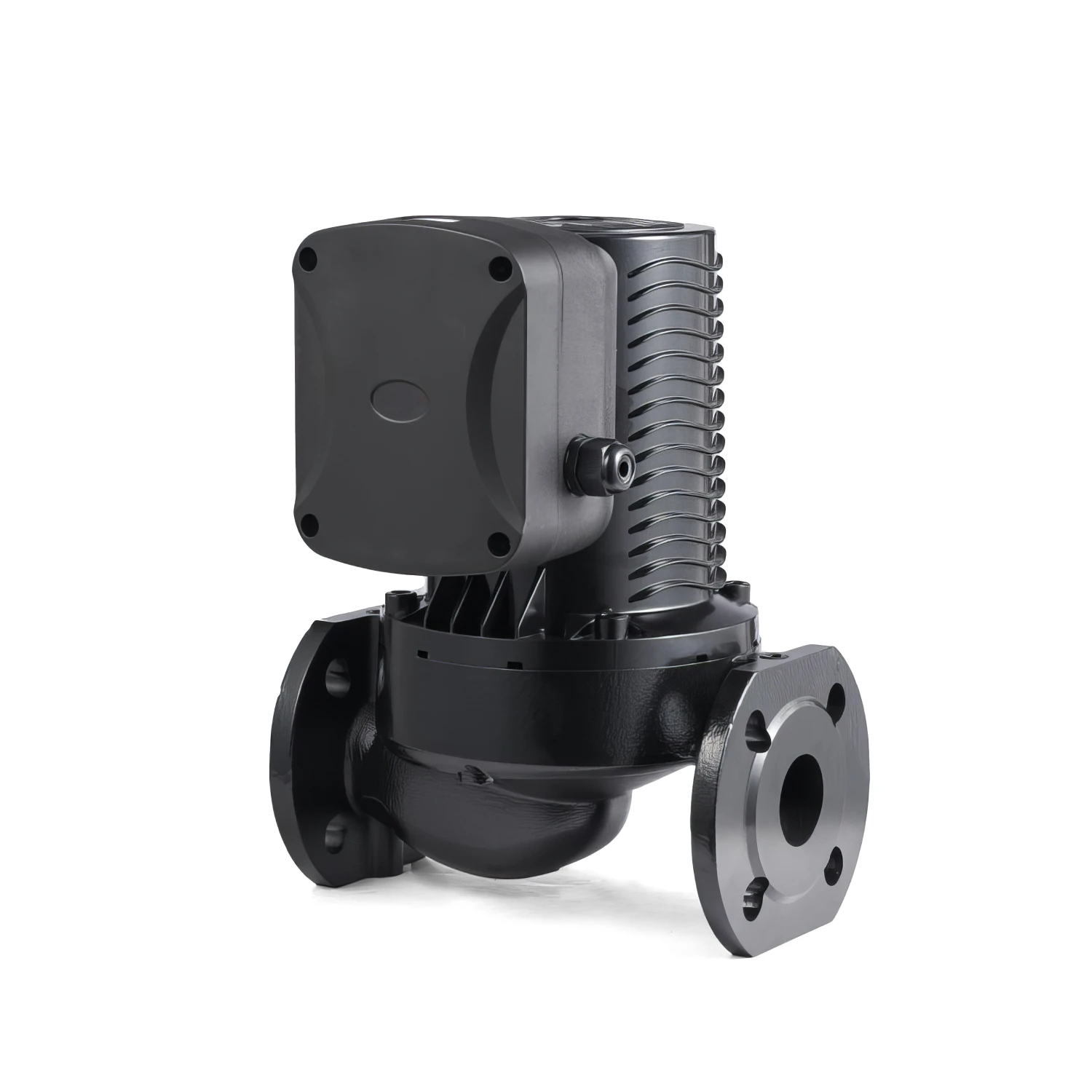

Циркуляционные насосы CMS(L)-II второго поколения
Новая серия одноступенчатых циркуляционных насосов с мокрым ротором и патрубками «in-line». Обновлённая конструкция гидравлической части, подшипникового узла и электродвигателя обеспечивает стабильную работу, сниженный уровень шума и повышенную надёжность.
-
Диапазон подач
до 40 м³/ч
-
Напор
до 15,8 м
-
Мощность
до 2,2 кВт
-
Температура перекачиваемой среды
от -10°C до +110 °C
-
Максимальное рабочее давление
1,0 МПа
Применение
Конструкция
Электродвигатель
Условия эксплуатации
Маркировка
Видео
Документы
Применение
- Промышленные системы циркуляции горячей воды
- Системы бытового отопления и горячего водоснабжения
- Системы вентиляции и кондиционирования воздуха
- Системы тепловых насосов с воздушным и грунтовым источником тепла
- Системы холодоснабжения
Конструкция
Насос состоит из проточной части и двигателя с мокрым ротором. Обновлённая насосная часть включает в себя щелевое уплотнение, рабочее колесо из термопластичного конструкционного пластика/нержавеющей стали и корпуса, выполненного из чугуна с нанесением катафорезного покрытия. Охлаждение элементов двигателя осуществляется за счет внутренней циркуляции перекачиваемой жидкости. Упорный и радиальные подшипники обладают высокой осевой нагрузочной способностью и изготовлены из износостойких материалов — карбид кремния и керамика. В подшипниковый узел добавлена демпфирующая прокладка из EPDM, которая снижает шум, вибрацию и осевое смещение. Усиленный вал с напылением карбида вольфрама толщиной 0,15 мм в зоне контакта с подшипниками скольжения.
Электродвигатель
Двигатель состоит из статора, ротора, клеммной коробки, которая включает в себя индикатор питания, индикатор направления вращения ротора и переключатель скорости вращения. Насосы оснащены термоконтактом (2,5 А), встроенным в статор. Повышенный запас по мощности (до 2,2 кВт) и уменьшенный нагрев (45-52К) значительно продлевают срок службы двигателя.
- Степень защиты: IP44;
- Класс изоляции: H;
- Стандартное напряжение 50 Гц: 3x380 В.
Условия эксплуатации
Среда: жидкая, чистая, неагрессивная и невзрывоопасная жидкость, не содержит твердых частиц, волокон или минерального масла.
Насос нельзя использовать для подачи легковоспламеняющихся жидкостей, таких как дизельное топливо и бензин.
Могут использоваться для перекачивания растворов гликоля с концентрацией до 50%, температурой выше -10⁰С и вязкостью не более 15 сПз.
- Температура окружающей среды: 0°C ~ +40°C;
- Температура перекачиваемой жидкости: -10°С ~ +110°С.
Преимущества
Рабочие параметры
Где купить
Схема подключения
Доставка
Маркировка
| CMS(L)[1] 40[2] – 12[3] F[4] 3[5] M[6] – II[7] S[8] | |
|---|---|
| [1] CMS(L) |
Тип насоса: циркуляционный насос с мокрым ротором |
| [2] 40 | Номинальный диаметр всасывающего и напорного патрубков, мм |
| [3] 12 | Максимальный напор, м |
| [4] F |
Соединение: T – резьбовое соединение труб; F – фланцевое соединение труб |
| [5] 3 |
Подключение: 1 – 1-фазное (220 В); 3 – 3-фазное (380 В) |
| [6] M |
Частота: S – односкоростной двигатель; M – трехскоростной двигатель |
| [7] II | Второе поколение |
| [8] S |
Материал корпуса насоса: (пусто) – чугун; S – нержавеющая сталь SS304 |
| Модель | Подача, м3/ч | Напор, м | КПД, % | Частота вращения, об/мин | Диаметр рабочего колеса, мм | Температура перекачиваемой среды ℃ | Диаметр присоединения, мм | Мощность, кВт | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
